EXCDRIVE/InviteDRIVE v6 MAX Quick start guide

[admin]

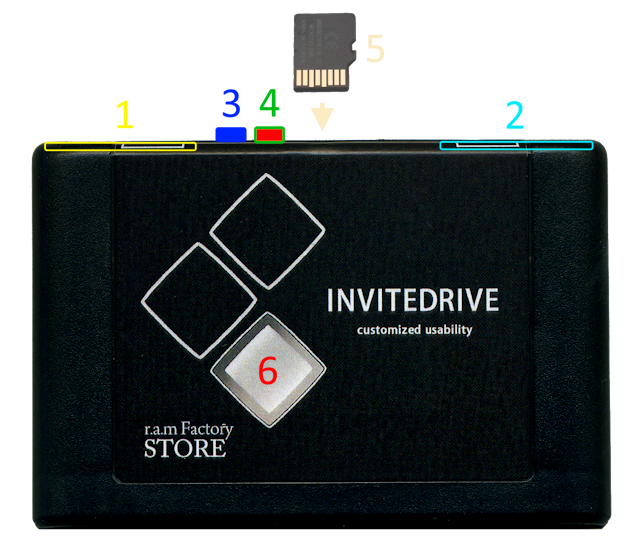

Взаимодействие с устройством.



1. Зона действия левого сенсора *.
2. Зона действия правого сенсора *.
3. Синий световод **(сигнализирует о любом доступе к BIOS устройства запись/чтение).
4. Зеленый/Красный световод **(сигнализирует о доступе к карте micro SD запись/чтение).
5. Разъем micro SD (указана правильная ориентация карты micro SD). Разъем типа PUSH-PUSH (это означает, - нажать на карту чтобы вставить, нажать на карту чтобы извлечь).
6. Цвет эмблемы красный (память ISSI), серый (память WINBOND), на работу устройства не влияет никак.

*. Поведение сенсора настраивается, см. OPTIONS.
**. Так же используется для индикации фатальных ошибок.

Важно:
СЕНСОРЫ:

• Принцип действия сенсоров устройства основан на измерении емкостных параметров человеческого тела, в момент подачи питания сенсоры калибруются на параметры окружающей среды, поэтому прежде чем включить приставку, уберите руки от устройства, так как в крайне редких случаях это может вызвать ошибки калибровки и соотв. случайные срабатывания сенсора или их неработоспособность.

• Убедитесь что в область действия сенсоров не попадают провода, так как любые проводники обладают емкостными параметрами и могут вызвать срабатывание сенсора.

BIOS SEGA CD:

• Операционная система картриджа не включает в себя BIOS SEGA/MEGA CD, однако файлы нужны для запуска образов CD.
  Пользователю необходимо подготовить соответствующие файлы, переименовать и скопировать в папку операционной системы, ниже список соотв. BIOS:
  • MegaDrive (EUR) - ":\EXSCDRIVE\CDBIOS\bios_CD_E.bin"
  • MD/GEN (ASIA) - ":\EXSCDRIVE\CDBIOS\bios_CD_A.bin" - В оригинальных консолях такой бутерброд не возможен, но если у вас клон с "переключателями региона, то можно такое напереключать".
  • Genesis (USA) - ":\EXSCDRIVE\CDBIOS\bios_CD_U.bin"
  • MegaDrive (JAP) - ":\EXSCDRIVE\CDBIOS\bios_CD_J.bin"
  Когда устройству понадобиться файл BIOS определенного региона, устройство скопирует себе в энергонезависимую память и удалит файл с карты памяти, так как больше файл BIOS для запуска не понадобиться. Если Вы захотите изменить загруженный в устройство BIOS, скопируйте новый файл и устройство перезапишет в своей памяти соотв. BIOS.
  Фалы BIOS можно загрузить например вот тут.
  Лучше всего использовать REGION FREE BIOS, в таком случае вы не столкнётесь с ситуацией в которой консоль видит диск SEGA CD только как музыкальный.
  Вот тут архив с подготовленными файлами BIOS.

Индикация фатальных ошибок:

• Существует ряд фатальных ошибок в случае возникновения которых устройство не сможет отобразить свое состояние на экране.
  Для индикации таких состояний устройство использует синий и красный световоды.

• В данном случае устройство отображает код ошибки. Индикация кода осуществляется следующим образом, - кол-во вспышек синего световода означает десятки, красного - единицы. Таким образом, к примеру, если мы видим две синие вспышки, затем одну красную, код ошибки равен 21.

Список ошибок (сильно вникать не нужно, если что-то такое происходит код нужно сообщить мне):

• Ошибки Загрузчика
  0x11 - Ошибка загрузки ядра из файла обновления
  0x12 - Не найдена операционная система
  0x13 - Ошибка загрузки микрокода
  0x1A - Ошибка загрузки специального региона

• Ошибки ОС
  0x21 - Ошибка загрузки основного FPGA ядра
  0x22 - Ошибка загрузки SMS FPGA ядра
  0x23 - Ошибка загрузки MD FPGA ядра
  0x24 - Ошибка загрузки MD+MSU FPGA ядра
  0x25 - Ошибка загрузки MD+MCD FPGA ядра
  0x26 - Ошибка загрузки SVP FPGA ядра
  0x27 - Ошибка версии микрокода

Операционная система.

Поле индикации:

• L/R - Состояние сенсоров.

• SD - Индикатор отсутствия SD карты.

• - Индикатор емкости батареи NVRAM.

Основное меню (MAIN MENU):

• SELECT ROM - Переход к диалогу выбора файлов SD карты.

• OPTIONS - Настройки устройства.

• DEVICE INFO - Информация об устройстве и консоли, подключенных ADDON.

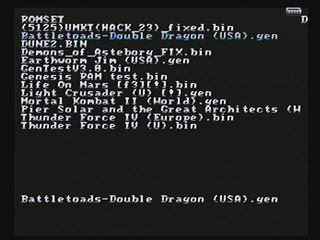

Диалог выбора (SELECT ROM):

• D - Значок справа указывает на директорию.

• В поле снизу отображается полное имя файла.

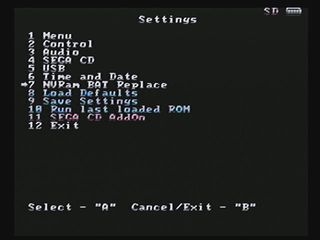

Настройки устройства (OPTIONS/Settings):

• 8 Load Defaults - Загрузить настройки по умолчанию.

• 9 Save Settings - Записать настройки.

• 10 Run last loaded ROM - Запустить РОМ загруженный в прошлый раз.

• 11 SEGA CD AddOn - Передать управление SEGA CD AddON если таковой подключен. Не путайте с модулем SEGA CD в устройстве, здесь имеется ввиду реальный AddON SEGA CD.

• 12 Exit - Выход.

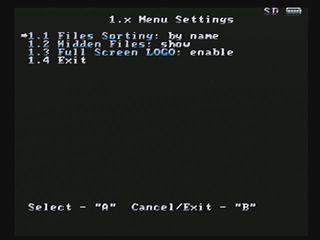

1 Menu - Настройки отображения меню.

• 1.1 Files Sorting - Способ сортировки файлов.

• 1.2 Hidden Files - Отображение скрытых файлов.

• 1.3 Full Screen LOGO - Отображение заставки при включении устройства.

• 1.4 Exit - Выход.

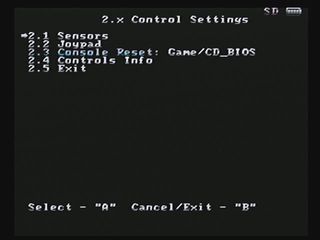

2 Control - Настройки поведения сенсоров и джойстика.

• 2.3 Console Reset - Поведение при нажатии на кнопку сброса консоли.

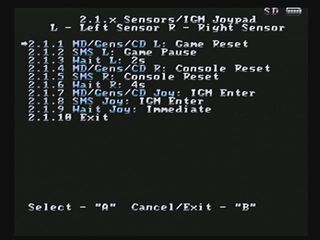

2.1 Sensors - Настройки поведения сенсоров и следящей машины джойстика.

• 2.1.1 MD/Gens/CD L - Действие при активации левого сенсора в режиме MD/SEGACD.

• 2.1.2 SMS L - Действие при активации левого сенсора в режиме SMS.

• 2.1.3 Wait L - Время до активации левого сенсора.

• 2.1.4 MD/Gens/CD R - Действие при активации правого сенсора в режиме MD/SEGACD.

• 2.1.5 SMS R - Действие при активации правого сенсора в режиме SMS.

• 2.1.6 Wait R - Время до активации правого сенсора.

• 2.1.7 MD/Gens/CD Joy - Действие при активации сочетания кнопок джойстика в режиме MD/SEGACD (сочетание: UP+START+A+B+C).

• 2.1.8 SMS Joy - Действие при активации сочетания кнопок джойстика в режиме SMS (сочетание: UP+START+B+C).

• 2.1.9 Wait Joy - Время до активации сочетания кнопок джойстика.

• 2.1.10 Exit - Выход

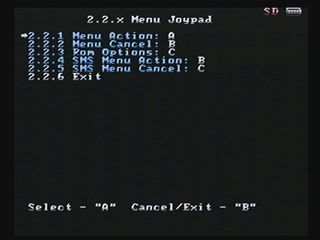

2.2 Joypad - Управление джойстиком.

• 2.2.1 Menu Action - Кнопка действия.

• 2.2.2 Menu Cancel - Кнопка отмены.

• 2.2.3 Rom Options - Кнопка выбора настроек рома в меню выбора файлов.

• 2.2.4 SMS Menu Action - Кнопка действия в режиме SMS.

• 2.2.5 SMS Menu Cancel - Кнопка отмены в режиме SMS.

• 2.2.6 Exit - Выход.

2.4 Controls Info - Суммарная информация о управлении и сенсорах.

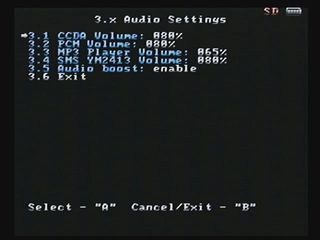

3 Audio - Настройки встроенного аудио модуля.

• 3.1 CCDA Volume - Громкость CD Audio (рекомендуемая громкость от 60% до 80%).

• 3.2 PCM Volume - Громкость PCM модуля (рекомендуемая громкость от 60% до 80%).

• 3.3 MP3 Player Volume - Громкость в режиме MP3 плейера (рекомендуемая громкость от 55% до 100%, зависит от уровня громкости самого аудио файла).

• 3.4 SMS YM2413 Volume - Громкость расширения SMS Audio.

• 3.5 Audio boost - Увеличение мощности передаваемой в аудио тракт консоли (рекомендуется включать).

• 3.6 Exit - Выход.

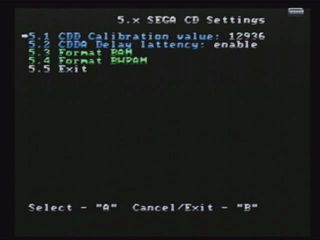

4 SEGA CD - Настройки модуля SEGA CD.

• 5.1 CDD Calibration value - Важный параметр!!!. Для правильной работы SEGA CD нужно откалибровать модуль CDD, калибровочные значения загружается при производстве устройства и в момент загрузки установок по умолчанию. В этом пункте можно пересчитать калибровочные значения.

• 5.2 CDDA Delay lattency - Время ожидания поиска трека для CD AUDIO.

• 5.3 Format BRAM - Форматирование встроенной памяти сохранений (BRAM).

• 5.4 Format BWRAM - Форматирование внешней памяти сохранений (BWRAM).

• 5.5 Exit - Выход

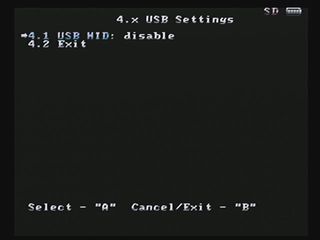

5 USB - Управление интерфейсом USB.

• 4.1 USB HID - Включить/выключить модуль USB.

• 4.2 Exit - Выход

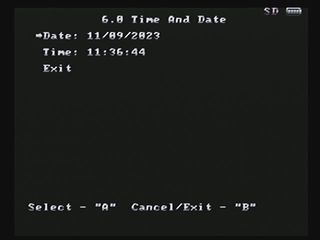

6 Time and Date - Установка времени и даты.

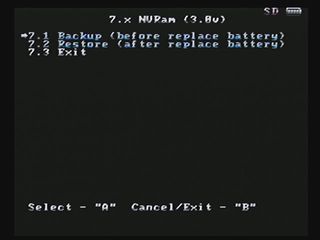

7 NVRam BAT Replace - Меню замены батареи NVRAM.



Меню служит для штатной замены батареи NVRAM.
В скобках указано текущее значение напряжения на батарее. Номинальное значение 3.0v, если значение напряжении батареи становиться менее 2.4v, батарею CR2032 внутри устройства необходимо заменить (однако состояние NVRAM может сохраняться и при значении 2.0v).

• 7.1 Backup (before replace battery) - Перед заменой батареи выполните этот пункт (всё содержимое NVRAM копируется на SD карту).

• 7.2 Restore (after replace battery) - После замены батареи выполните этот пункт (всё содержимое NVRAM восстанавливается из файла сохраненного в пред ведущем пункте).

• 7.3 Exit - Выход

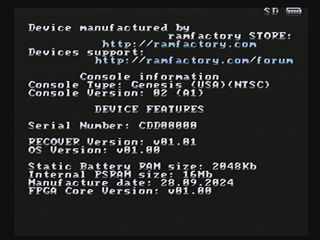

DEVICE INFO - Информация об устройстве и консоли, подключенных ADDON.

• Выход любой кнопкой

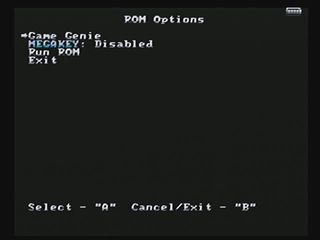

ROM Options - Меню установок ROM (в версии ОС 1.00 доступно только для ромов MD/GENS).

• MEGAKEY - Режим работы модуля MEGAKEY.

• Run ROM - Запустить РОМ.

• Exit - Выход

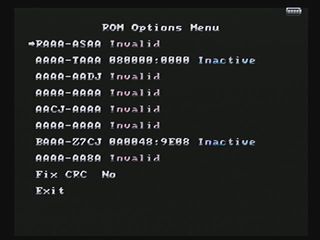

Game Genie - Меню чит кодов GAME GENIE.



8 слотов под коды и один слот для подмены контрольной суммы.

• Active - Код верный и включен (примениться при запуске РОМ).

• Inactive - Код верный, выключен.

• Out of ROM - Адрес кода выходит за пределы РОМ, код не применим.

• Invalid - Код не правильный, код не применим.

• Fix CRC - Некоторые образы игр от SEGA и EA не запускаются если контрольная сумма образа не правильная, в этом случае мы видим вместо игры красный экран. Поэтому включите опцию если такое произошло. В следующих релизах этот пункт будет автоматическим.

первая редакция [21.12.2024]
